Installation détaillée du module Apple CarPlay / Android Auto
Durée réelle : 45 à 60 minutes
Niveau : amateur soigneux
Installation 100 % réversible – aucune coupe de faisceau
Modules Apple CarPlay/AndroidAuto
Modernisez votre système d’origine sans remplacer l’écran ni modifier l’esthétique du véhicule.

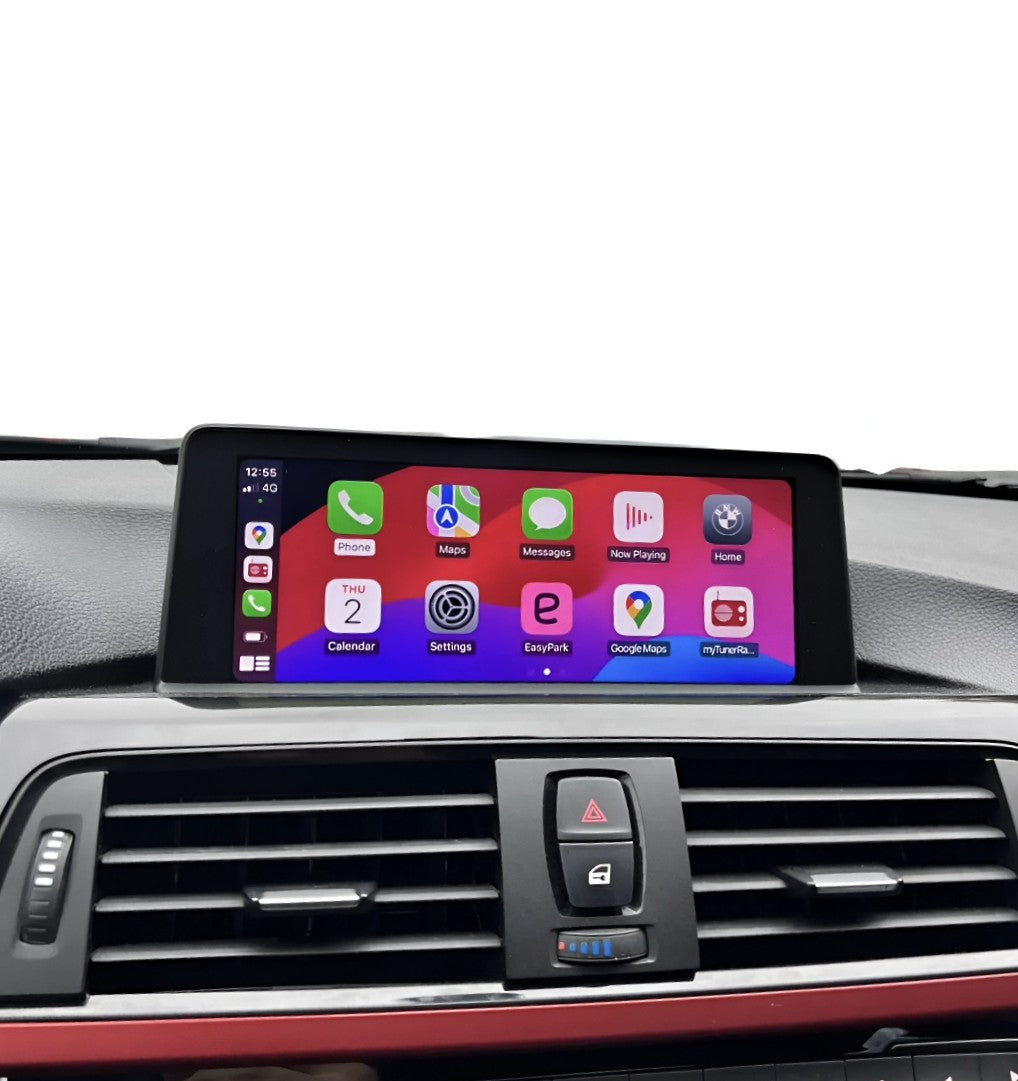

Grâce au module Apple CarPlay / Android Auto, vous profitez de la navigation, Spotify, Waze, appels et messages directement sur l’écran d’origine, avec conservation des commandes au volant et du contrôleur central.
Ce tutoriel vous guide étape par étape pour une installation propre, sécurisée et 100 % réversible.
Le montage est basé sur un système plug & play, sans codage complexe ni modification définitive du faisceau.
Découvrez nos modules Apple CarPlay/AndroidAuto sans fil pour BMW X3 F25 sur notre boutique en ligne.
1. Présentation et préparation du matériel
Prenez 2 minutes pour visualiser les connecteurs :
- La grosse prise carrée avec levier → va sur l’autoradio
- Le câble vidéo → va à l’écran
- Les prises colorées → évitent toute erreur de branchement
2. Sécurisation du véhicule
-
Coupez le contact.
-
Retirez la clé.
-
Attendez quelques minutes.
-
Évitez d’ouvrir/fermer portes pendant intervention.
Cela évite les défauts électroniques et court-circuits.
3. Démontage de la partie supérieure (aérateurs)
Objectif : accéder aux vis cachées derrière les grilles centrales.
-
Insérez un outil plastique entre la garniture de planche de bord et le bloc d’aérateurs.
-
Faites levier progressivement en commençant par le côté passager
-
Continuez de déclipser la bande jusqu'à arriver aux aérateurs centraux puis tirez vers vous en ligne droite :
4. Retirez les connecteurs fixés aux boutons Warning et Verrouillage des portes.
Les clips sont fermes. Ne tordez pas la pièce, tirez dans l’axe.
4. Dépose de la partie inférieure
Sous la commande de climatisation :
-
Insérez un levier en plastique/Tournevis plat au niveau du cache inférieur.
-
Faites levier vers le bas.
-
Déclipsez sans forcer.
Cela libère l’accès aux 2 vis inférieures. Dévissez-les et dévissez également les 2 vis supérieures de fixation de l'autoradio.
5. Retrait de la façade centrale
La façade complète (façade autoradio + climatisation) peut maintenant être extraite.
-
Tirez doucement vers vous.
-
Faites attention aux connecteurs derrière.
-
Si nécessaire, débranchez-les prudemment.
Vous voyez désormais l’autoradio NBT/CIC fixé dans son logement.
6. Extraction de l’autoradio NBT/CIC
Vous disposez maintenant d’un espace visible derrière l’autoradio.
-
Retirez les 4 vis de maintien.
-
Tirez doucement le poste vers l’avant.
-
À l’arrière, vous voyez une grosse prise principale avec levier.
Débranchez la prise principale :
- Soulevez le levier.
- La prise sort automatiquement.
- Ne tirez jamais directement sur les fils.
Débranchez également le câble vidéo d’origine (souvent orange).
Posez l’autoradio délicatement sur un chiffon.
7. Dépose de l’écran
Maintenant que rien ne gêne :
-
Dévissez les deux vis supérieures de l’écran.
-
Soulevez l’écran vers le haut.
-
Débranchez la prise vidéo à l’arrière.
L’écran est totalement libre.
8. Préparation technique du module
Avant branchement, préparez le boîtier (vous pourrez réutiliser le microphone d'origine de votre BMW).
8.1 Installation de l'antenne
Vissez l'antenne sur son emplacement (à l'arrière du module).
Serrez fermement sans forcer.
8.2 Réglage des micro-interrupteurs (DIP switch)
Sur le côté du module se trouvent des petits interrupteurs numérotés.
Ils servent à adapter le module :
- Taille écran 6.5”
- Taille écran 8.8”
- iDrive CIC / NBT
Vérifiez la configuration correspondant à votre modèle selon le manuel. Attention, un mauvais réglage peut entraîner des problème d'image.
9. Branchement complet du système
On procède maintenant au câblage.
9.1 Connexion vidéo (LVDS)
Étape clé.
-
Le câble vidéo d’origine de l’écran → se branche dans l’entrée du module. (IN)
-
Le nouveau câble fourni → part du module vers l’écran. (OUT)
Le module s’intercale donc entre écran et autoradio.
Assurez-vous que le connecteur est bien enclenché.
9.2 Branchement du faisceau principal
Voici la logique :
Autoradio ⇄ Module ⇄ Faisceau d’origine
1. Branchez la prise du module dans l’autoradio.
2. Branchez la prise d’origine BMW dans la dérivation du module.
3. Refermez les leviers de verrouillage.
Les connecteurs sont équipés de détrompeurs, impossible de se tromper.
9.3 Passage du câble USB
Deux possibilités :
Solution simple
Faire descendre le câble derrière la console et le laisser accessible.
Solution intégrée
Percer proprement un passage discret pour sortie OEM.
Le câble USB est utile pour :
- Android Auto
- Configuration initiale
- Recharge
9.4 Gestion des câbles supplémentaires
Si vous n’utilisez pas la caméra avant, caméra arrière, entrées vidéo, regroupez-les et fixez-les proprement avec un collier. Ne laissez rien en tension.
10. Test complet avant remontage
Très important.
Reconnectez provisoirement :
- L’écran
- L’autoradio
Sans tout revisser.
Mettez le contact.
10.1 Vérification de l'affichage
Accédez au menu module (via Menu ou appui long sur le bouton "Retour").
L’interface CarPlay / Android Auto doit apparaître.
10.2 Vérification audio
Sélectionnez la source AUX dans le système BMW (Sans sortie AUX → aucun son ne sortira des haut-parleurs)
Testez :
- Musique
- Navigation
- Appel
10.3 Vérification commandes
Testez :
- Navigation avec molette iDrive
- Retour menu
- Commande vocale (appui long sur le bouton)
11. Remontage définitif
Une fois validation complète :
-
Rangez soigneusement le module derrière l’autoradio.
-
Évitez tout câble pincé.
-
Revissez l’autoradio.
-
Revissez l’écran.
-
Repositionnez la façade.
-
Revissez.
-
Reclipsez les aérateurs.
Appuyez fermement mais sans frapper.
12. Utilisation détaillée
Apple CarPlay
Première connexion :
-
Activer Bluetooth.
-
Sélectionner le module.
-
Autoriser CarPlay.
-
Vérifier AUX activé.
Ensuite connexion automatique sans fil.
Android Auto
Connexion par câble USB.
-
Brancher.
-
Autoriser.
-
Sélectionner AUX.
Mirroring
Permet duplication totale écran smartphone.
Installation d’une application demandée lors du premier lancement.
Permet notamment :
- Lecture YouTube
- Applications non compatibles CarPlay
Résultat final
Vous conservez :
- Interface BMW d’origine
- Radio et navigation OEM
Et vous ajoutez :
- Apple CarPlay sans fil
- Android Auto
- Mirroring complet
- Possibilité de caméras additionnelles
