Boîtier Autoradio connecté Android Auto et Apple CarPlay pour Mercedes Classe S W221 NTG (2006 à 2012)

399^{90 €}

Version de votre système (voir dernière image)

Variantes de produit

🔍 Comment identifier ma version NTG ?

Paiement sécurisé

Chiffrement SSL de vos données

Des experts à votre écoute

Nous sommes disponibles par email et téléphone, avant et après votre commande.

Expédition garantie

Emballage soigné et réception garantie de vos pièces auto en parfait état. En savoir plus

Commandez en toute sérénité

Vous avez changé d'avis ? Bénéficiez de 30 jours pour retourner votre commande

DESCRIPTION
COMPATIBILITÉ

📖 Manuel d'Utilisation Inclus

Téléchargez le guide d'utilisation en PDF avec photos et schémas détaillés.

⬇️ Télécharger le guide d'utilisation (PDF)

Taille: 2.5 MB | Format: PDF | Pages: 14

INSTALLATION GUIDE▸

1. Vérifier la compatibilité du système

Avant de commencer l’installation, il est indispensable d’identifier la version du système multimédia présente sur votre Mercedes-Benz Classe S W221.

Sur la Classe S W221 :

- Les systèmes NTG 3.0 disposent généralement d’un grand lecteur rectangulaire

- Les systèmes NTG 3.5 utilisent un lecteur au format carte SD

Le kit fourni est une interface CarPlay permettant d’ajouter Apple CarPlay sur l’écran d’origine Mercedes.

Vérifiez que le kit comprend bien :

- Boîtier interface CarPlay compatible NTG 3.0

- Câbles vidéo LVDS

- Adaptateurs fibre optique MOST

- Faisceau audio AUX

- Rallonge USB

- En option : microphone externe / entrées caméra

Avant toute intervention, coupez le contact et débranchez la batterie si possible.

2. Déposer l’autoradio d’origine

Commencez par accéder au bloc multimédia situé dans la console centrale.

Étapes :

- À l’aide d’un outil plastique, déclipez délicatement le panneau inférieur

- Retirez les 2 vis Torx T20 du bas

- Avec un petit tournevis plat, ouvrez les deux caches situés en haut qui dissimulent les vis supérieures du support. Dévissez ces fixations.

Ensuite :

- Faites coulisser doucement le tiroir rabattable vers l’arrière du véhicule

- Vous accéderez alors à 4 vis supplémentaires maintenant l’unité principale

Une fois ces vis retirées :

- Tirez l’autoradio vers vous avec précaution

Sur la W221, cette opération reste relativement simple : le bloc sort en ligne droite une fois toutes les vis retirées.

3. Identifier les connecteurs d’origine

À l’arrière du poste, vous trouverez généralement :

- La boucle fibre optique MOST (connecteur violet)

- Le câble vidéo LVDS relié à l’écran

- Le faisceau d’alimentation principal

- L’entrée AUX (nécessaire pour le son CarPlay)

Débranchez soigneusement :

- Le câble LVDS

- Le connecteur principal d’alimentation

⚠️ Manipulez la fibre optique avec précaution : ne pas plier ni forcer dessus.

4. Installer le module CarPlay

Branchement vidéo

Connectez les câbles comme suit :

- Écran d’origine → entrée VIDEO IN du boîtier CarPlay

- Sortie VIDEO OUT du boîtier CarPlay → autoradio Mercedes

Connexion fibre optique MOST

Le connecteur fibre optique est facilement reconnaissable grâce à ses fils violets.

Procédure :

- À l’aide d’un petit tournevis plat, déclipez le connecteur violet du gros faisceau - principal

- Insérez ensuite ce connecteur dans la prise dédiée du faisceau CarPlay

Connexion du faisceau principal

Branchez ensuite le faisceau du module CarPlay :

- Alimentation

- Vidéo

- AUX si fourni

- USB

Vérifiez que chaque prise est parfaitement enclenchée.
Un câble LVDS inversé ou mal branché empêchera l’affichage.

5. Premier démarrage et réglage des DIP switches

Avant de tout remonter, effectuez un test complet.

Procédure :

- Remettez le contact

- Vérifiez que le boîtier démarre correctement

- Contrôlez l’apparition de l’image à l’écran

Si aucun signal n’apparaît :

- Vérifiez l’orientation du câble LVDS

- Contrôlez la connexion fibre optique MOST

Si l’image est incorrecte :

- Ajustez les DIP switches selon l’étiquette du boîtier
(généralement mode NTG 3.0 / 8+8 selon version)

Assurez-vous que :

- Le menu Mercedes d’origine reste accessible

- L’interface CarPlay s’ouvre correctement

- Votre iPhone se connecte en sans-fil si le modèle le permet

6. Remontage et finition

Une fois le fonctionnement validé :

- Rangez soigneusement les câbles derrière l’unité principale

- Fixez le faisceau pour éviter tout bruit parasite

- Réinstallez l’autoradio dans son logement

- Revissez toutes les fixations

- Replacez les panneaux et clips d’origine

Vérifications finales

Avant de terminer, contrôlez les points suivants :

✔ CarPlay démarre correctement via la source AUX
✔ Les commandes au volant fonctionnent (volume, pistes, changement de mode)
✔ La caméra de recul s’active au passage de la marche arrière
✔ Le son CarPlay sort bien via AUX

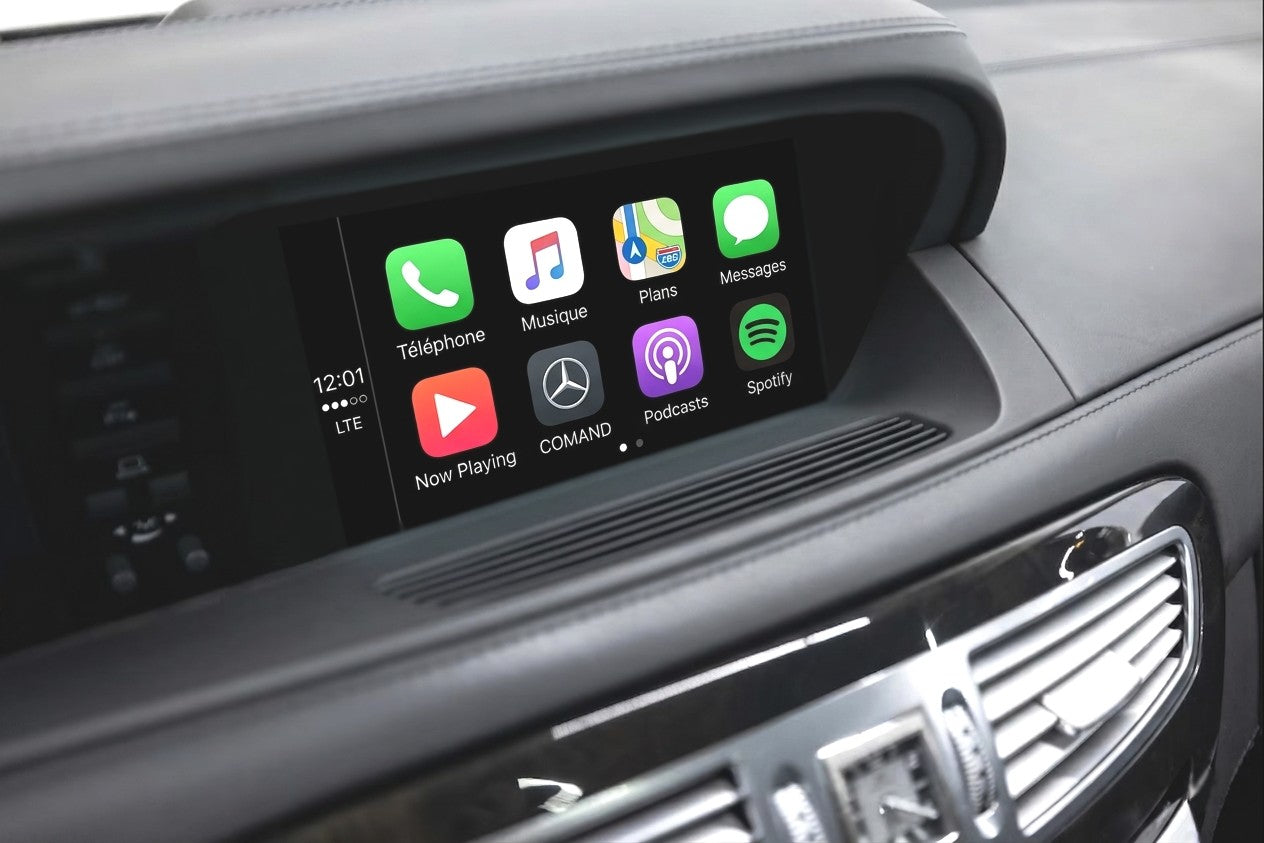

Transformez votre Mercedes Classe S W221 en voiture connectée avec notre boîtier CarPlay & Android Auto

Offrez un upgrade technologique à votre Mercedes Classe S W221 avec notre boîtier CarPlay & Android Auto sans fil. Ce module plug & play vous permet d’accéder aux fonctionnalités de votre smartphone directement sur l’écran d’origine, sans aucune modification permanente du véhicule.

L’installation est rapide, discrète et totalement réversible. Dès la mise en service, vous bénéficiez d’une interface fluide et intuitive, sans fil, pour utiliser vos applications favorites : musique, GPS, appels, messages et bien plus encore. Votre tableau de bord devient ainsi un centre multimédia moderne et sécurisé.

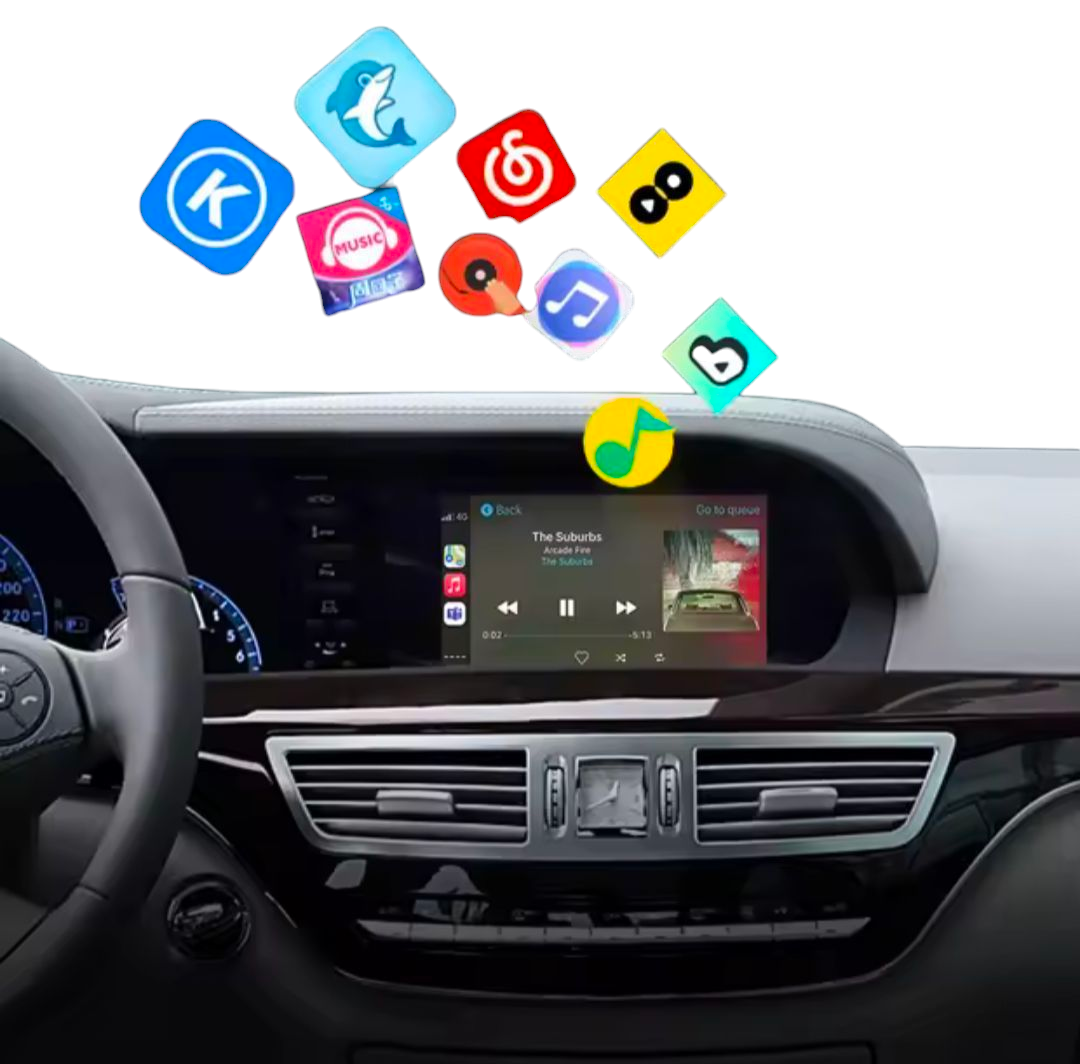

Vos applications préférées directement sur l’écran de votre Mercedes

Wireless Apple CarPlay/AndroidAuto retrofit kit for Mercedes S-Class Coupe C217 (2014-2020) Euro Premium Parts

Notre module intègre parfaitement Apple CarPlay et Android Auto, pour reproduire fidèlement votre expérience mobile sur l’écran de la Classe S.

Profitez de vos applications quotidiennes comme Spotify, Apple Music, Google Maps, Waze, WhatsApp, Podcasts ou YouTube, sans jamais manipuler votre téléphone. L’interface est conçue pour rester 100 % sécurisée au volant, vous permettant de naviguer dans vos playlists, répondre à vos messages ou lancer un itinéraire GPS tout en gardant les mains sur le volant.

Navigation GPS intelligente : Google Maps, Waze, Apple Plans

Roulez l’esprit tranquille grâce à une navigation fluide et toujours à jour. Accédez à Google Maps, Apple Plans ou Waze directement depuis l’écran d’origine de votre Mercedes, avec :

- Info-trafic en temps réel

- Alertes radars

- Commande vocale

- Itinéraires optimisés

Fini les supports de téléphone encombrants ou les câbles : la navigation devient claire, rapide et parfaitement intégrée au tableau de bord Mercedes.

Multimédia & Streaming – Un son premium à portée de main

Wireless Apple CarPlay/AndroidAuto retrofit kit for Mercedes S-Class Coupe C217 (2014-2020) Euro Premium Parts

Écoutez musique, podcasts et vidéos via le système audio d’origine, y compris les installations Harman Kardon.

Compatible avec Spotify, Deezer, Apple Music, YouTube, le module offre un accès direct à vos contenus multimédia avec une restauration sonore optimale. Vous pouvez parcourir vos playlists, changer de morceau ou lancer une vidéo sans jamais toucher votre smartphone, pour un confort maximal lors de vos trajets.

Assistant vocal Siri / Google intégré

Restez concentré sur la route tout en conservant un contrôle total grâce à l’intégration de Siri et Google Assistant.

Activez votre assistant vocal directement depuis les commandes au volant ou par commande vocale, et laissez-le gérer vos demandes : envoyer un message, lancer un appel, démarrer un itinéraire, diffuser une playlist ou encore chercher une station-service à proximité.

Toutes ces actions peuvent être effectuées sans détourner les yeux de la route, pour une conduite plus sûre et plus confortable, en particulier sur les longs trajets ou en milieu urbain.

Compatible avec les fonctions d'origine Mercedes

Notre boîtier est 100 % compatible avec les commandes d’origine de votre Mercedes :

- Accès au menu NTG d’origine

- Commandes au volant conservées

- Compatible avec le lecteur CD

- Prise en charge du système audio standard et Harman Kardon

- Caméra de recul d’origine parfaitement fonctionnelle

- Boutons et molette d’origine conservés

Caméra de recul d'origine prise en charge

Lors du passage en marche arrière, l’écran bascule automatiquement sur l’affichage de la caméra de recul, avec les lignes de guidage dynamiques si votre véhicule en dispose.

Vous profitez ainsi de tous les avantages de CarPlay / Android Auto sans sacrifier une seule des fonctions essentielles de votre voiture. C’est l’alliance parfaite entre technologie moderne et équipements d’origine.

Contenu du kit

- Boîtier connecté CarPlay / Android Auto

- Câble d'alimentation

- Câble RCA/USB

- Câble vidéo LVDS

- Antenne WiFi

- Notice d’installation détaillée

Compatibilité

Pour garantir une intégration parfaite avec votre Mercedes Classe S, il est essentiel de sélectionner la version du boîtier correspondant à votre système.

ATTENTION : Votre voiture doit être équipée de la prise AUX ou de la TV pour que notre boitier fonctionne.

Un doute sur la version de votre système ?
Référez-vous à l'interface de votre autoradio Mercedes pour identifier votre version :

- Mercedes NTG 3.0 (sans carte SD)

- Mercedes NTG 3.5 (avec carte SD)

Installation Plug & Play

Le module se connecte directement aux connecteurs d’origine situés derrière l’autoradio, sans couper ni souder de fils. L’activation de Apple CarPlay et Android Auto est automatique.

L’installation est ainsi propre, réversible et totalement invisible, pour profiter pleinement d’un véhicule connecté tout en conservant le style et les fonctionnalités d’origine.

Découvrez nos accessoires pour Mercedes Classe S dans notre boutique en ligne et complétez votre expérience connectée !

Cet article est compatible avec les modèles suivants :

Classe S W221 (2006-2013)

Votre modèle n'est pas référencé ? Contactez-nous pour en savoir plus.

Nous sommes également joignables au +33 1 89 70 51 52 — un expert vous répondra rapidement.

Fiabilité, qualité et expertise : nous sélectionnons les meilleurs accessoires pour sublimer votre Mercedes-Benz. Un large choix, un service client réactif et une expédition rapide depuis nos entrepôts en France et en Europe pour un achat en toute sérénité.

FAQ

Comment fonctionne le Carplay ?

Apple CarPlay permet d’afficher certaines applications de votre iPhone directement sur l’écran de votre voiture. Une fois connecté en USB ou sans fil selon le véhicule, vous pouvez utiliser Plans, Waze, Spotify, appels, messages et Siri depuis l’écran central ou les commandes au volant.

CarPlay offre une utilisation plus simple, plus moderne et plus sécurisée du smartphone en conduite.

Comment savoir si ma voiture est compatible Carplay ?

La compatibilité CarPlay dépend de la marque, du modèle, de l’année du véhicule et du système multimédia installé d’origine. Certaines voitures récentes disposent de CarPlay de série, tandis que d’autres nécessitent une activation ou l’ajout d’un module.

Chez Euro Racing Parts, nous proposons des kits compatibles avec de nombreux modèles BMW, Volkswagen, Audi, Mercedes et autres véhicules équipés d’un écran d’origine.

Comment avoir Carplay dans une voiture non compatible ?

Si votre voiture ne dispose pas de CarPlay d’origine, il est possible d’ajouter cette fonctionnalité grâce à un kit CarPlay spécifique à votre véhicule. Ce type de module permet de conserver l’écran d’origine tout en ajoutant Apple CarPlay et souvent Android Auto.

Comment mettre le Carplay ?

Pour mettre CarPlay sur votre voiture, il suffit de connecter votre iPhone au véhicule via USB ou sans fil si cette fonction est disponible. Ensuite, l’interface CarPlay apparaît automatiquement sur l’écran.

Comment activer Apple Carplay sur ma voiture ?

Sur les véhicules déjà compatibles, Apple CarPlay s’active généralement depuis les réglages du système multimédia ou automatiquement lors de la connexion de l’iPhone.

Si votre voiture n’en est pas équipée, l’installation d’un module CarPlay reste la meilleure solution pour profiter de cette technologie sur l’écran d’origine. Euro Racing Parts propose des kits adaptés à de nombreux modèles.

Comment fonctionnent Carplay et Android Auto

CarPlay et Android Auto fonctionnent sur le même principe : ils projettent les applications essentielles du smartphone sur l’écran de la voiture pour une utilisation plus pratique et plus sûre.

CarPlay est conçu pour les iPhone, tandis qu’Android Auto est destiné aux smartphones Android. Les deux permettent d’utiliser GPS, musique, appels, messages et assistants vocaux directement depuis le tableau de bord.
